Platforma besmart.energy służy do zarządzania energią w społecznościach energetycznych w oparciu o dane pomiarowe gromadzone w czasie rzeczywistym. Platforma pozwala na zarządzanie spółdzielniami energetycznymi, klastrami energii oraz energią w przedsiębiorstwach.

Ewidencja zasobów energetycznych

Platforma umożliwia ewidencjonowanie i wizualizację punktów poboru i produkcji energii oraz innych zasobów wchodzących w skład społeczności na podkładzie mapowym oraz w formie drzewa odzwierciedlającego jej strukturę.

Możliwe jest zwizualizowanie punktów, w których mierzona jest energia na granicy obiektów oraz punktów, które znajdują się wewnątrz obiektów.

Przykładowo można zwizualizować i monitorować farmy PV z dokładnością do pojedynczego panela.

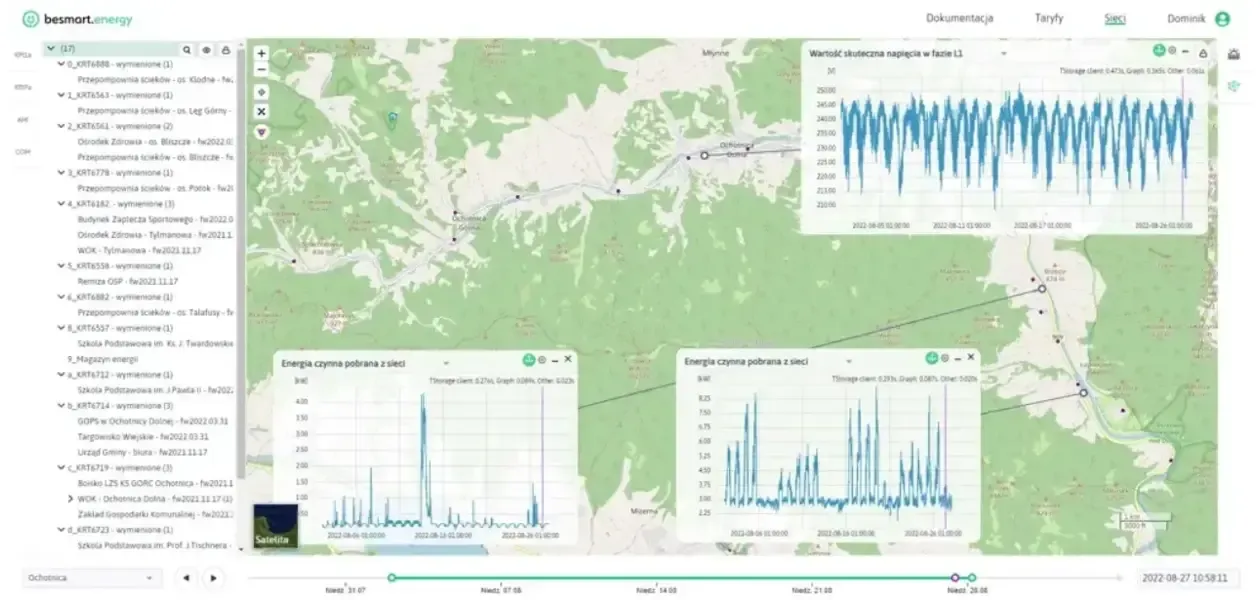

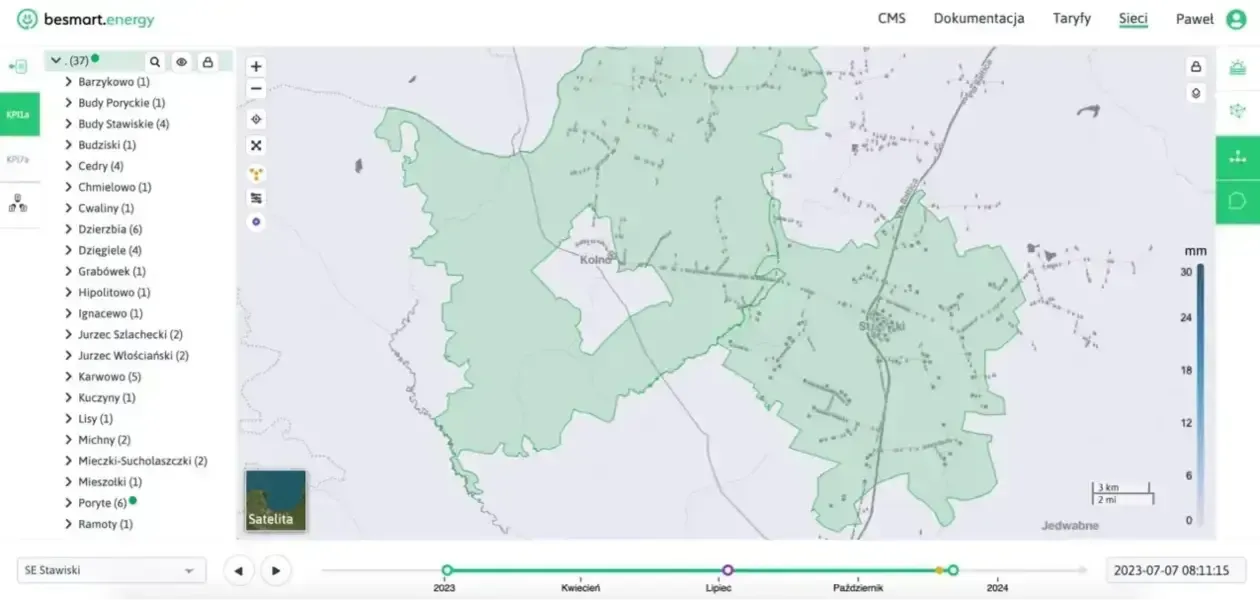

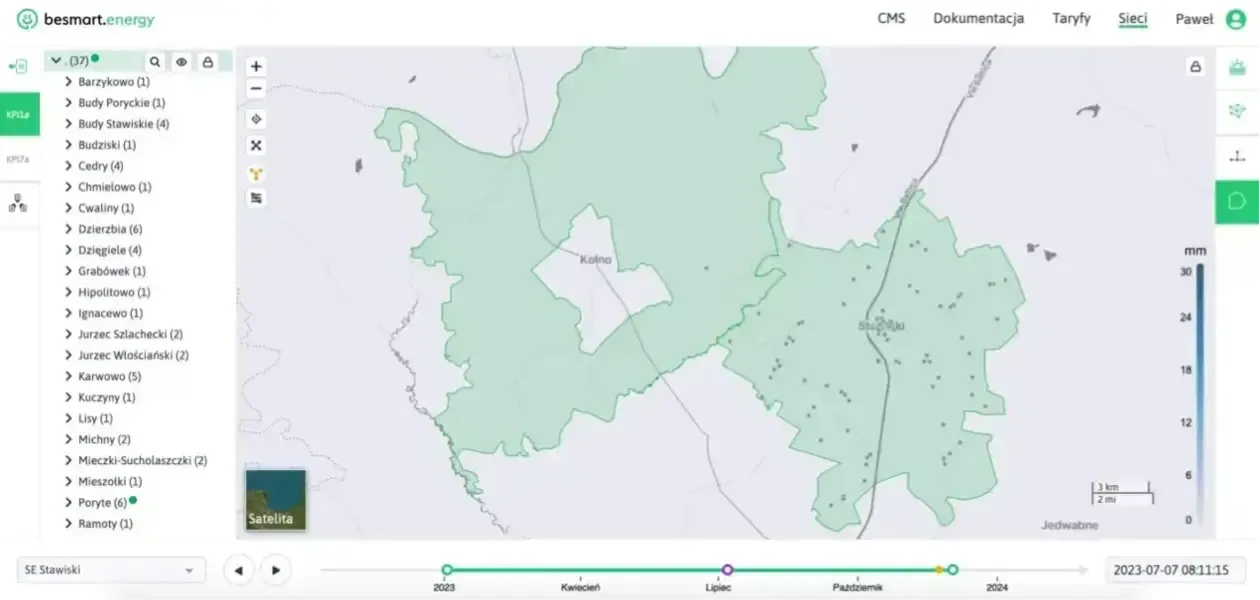

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów z widoczną siecią energetyczną

Platforma pozwala na wizualizację grafu sieci energetycznej SN i nN tzn. przewodów i ich parametrów, szafek, złącz podziałowych, transformatorów, stacji itp.

Wizualizacja i użycie grafu sieci ma znaczenie przy prowadzeniu zaawansowanych analiz związanych z rozpływem energii lub może być wykorzystywane do sterowania magazynami energii w celu eliminacji pików mocy.

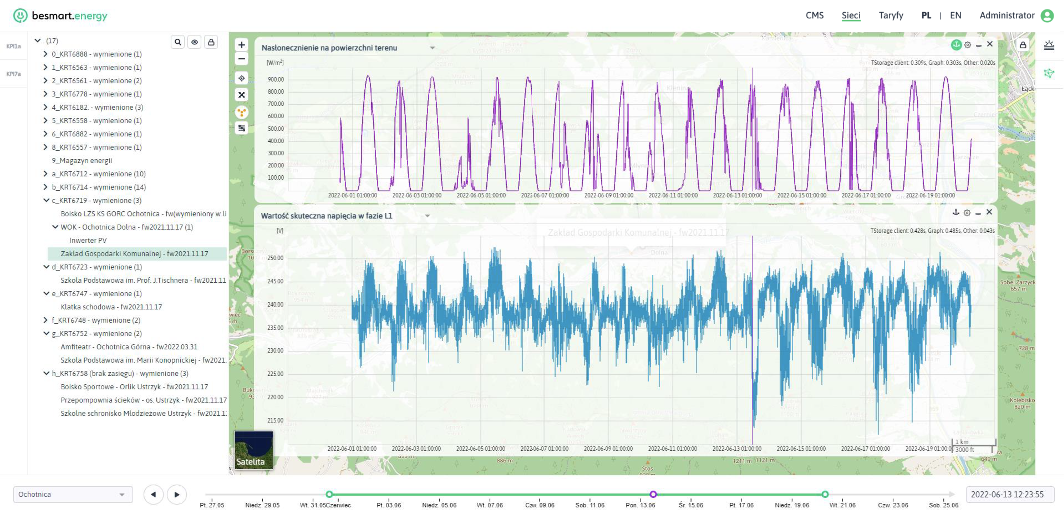

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów oraz wykresy energii czynnej pobranej z sieci

Gromadzenie danych pomiarowych

Podstawowa funkcja platformy to gromadzenie danych, dotyczących parametrów energii, w czasie rzeczywistym z dowolną rozdzielczością czasową (od 1 ns).

Platforma gromadzi dane z liczników ze zdalnym odczytem lub za pośrednictwem portali OSD udostępniających dane (np. Energa-Operator „Mój licznik”).

Platforma pozwala na import danych pomiarowych w różnych formatach np. danych, które sprzedawca wykorzystuje do rozliczeń spółdzielni energetycznej.

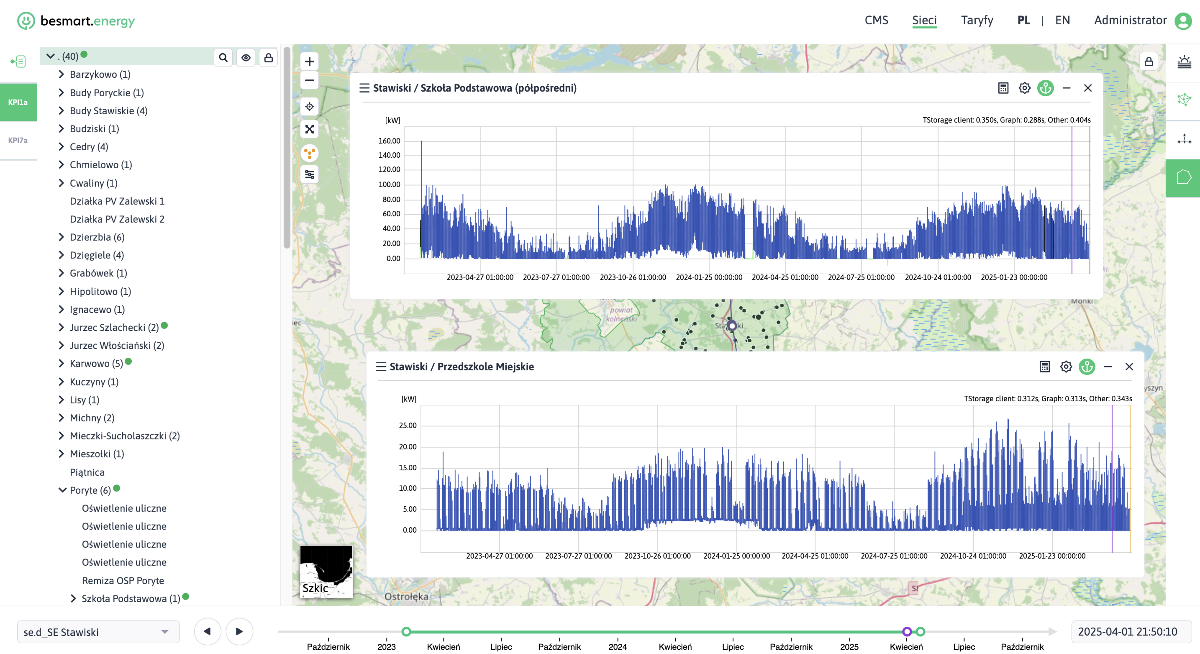

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów oraz wykresy energii czynnej pobranej z sieci

Dane gromadzone są dla każdego urządzenia pomiarowego społeczności energetycznej, wymaganego do jej poprawnego funkcjonowania. Dla gromadzonych przebiegów można uruchomić jego predykcję dla kolejnych 72h.

Platforma pozwala na wizualizację wielu przebiegów na jednym ekranie (np. danych pomiarowych z kilku liczników) w celu tworzenia zestawień i prac analitycznych.

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów oraz wykresy energii czynnej pobranej z sieci

Do gromadzenia danych platforma wykorzystuje skalowalną bazę danych TStorage, służącą do przechowywania szeregów czasowych.

Dzięki temu nie istnieją istotne ograniczenie techniczne dla ilości przechowywanych danych, czasu ich przechowywanych (kilkadziesiąt lat), a przede wszystkich dla wydajności analizy i przetwarzania.

Platforma pozwala na analizę danych pochodzących z milionów czujników i urządzeń pomiarowych w czasie rzeczywistym lub zbliżonym do rzeczywistego.

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów oraz wykresy energii czynnej pobranej z sieci

Wyznaczanie bilansów społeczności

Platforma umożliwia wyznaczanie bilansów godzinowych używanych np. przy rozliczaniu spółdzielni.

Bilanse generowane są na każdym poziomie społeczności, począwszy od pojedynczego punktu pomiarowego, a kończąc na bilansie całej społeczności.

Wielopoziomowa analiza bilansu jest kluczowa dla zarządzania energią w społeczności i określenia charakterystyki poboru energii oraz optymalizacji.

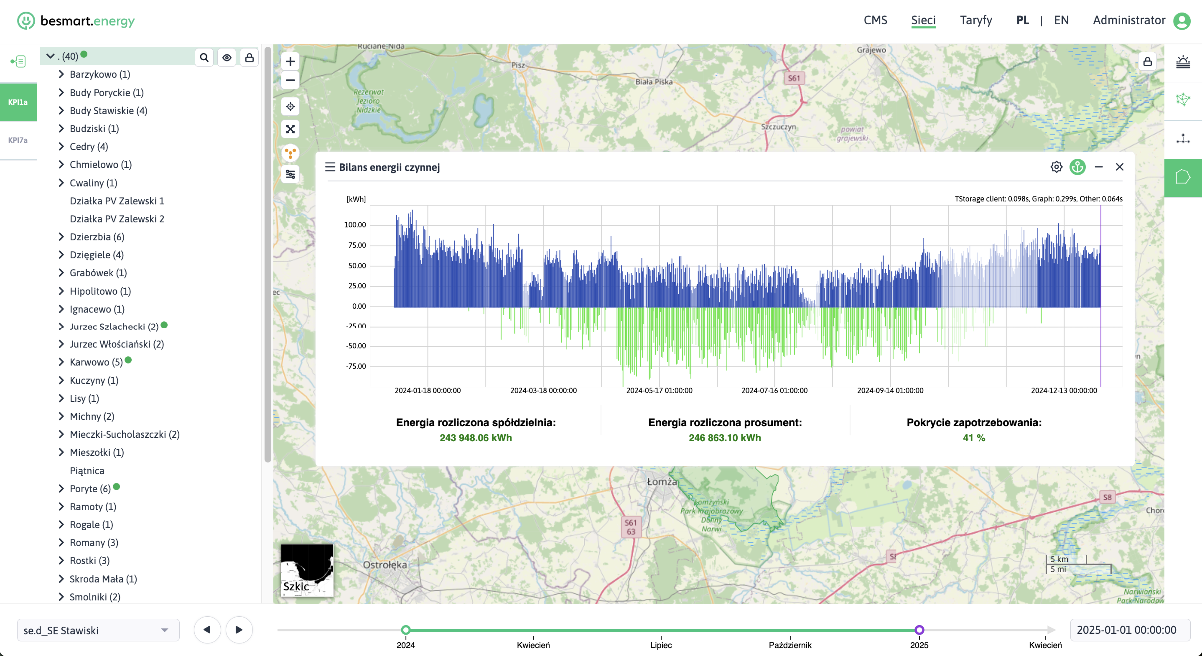

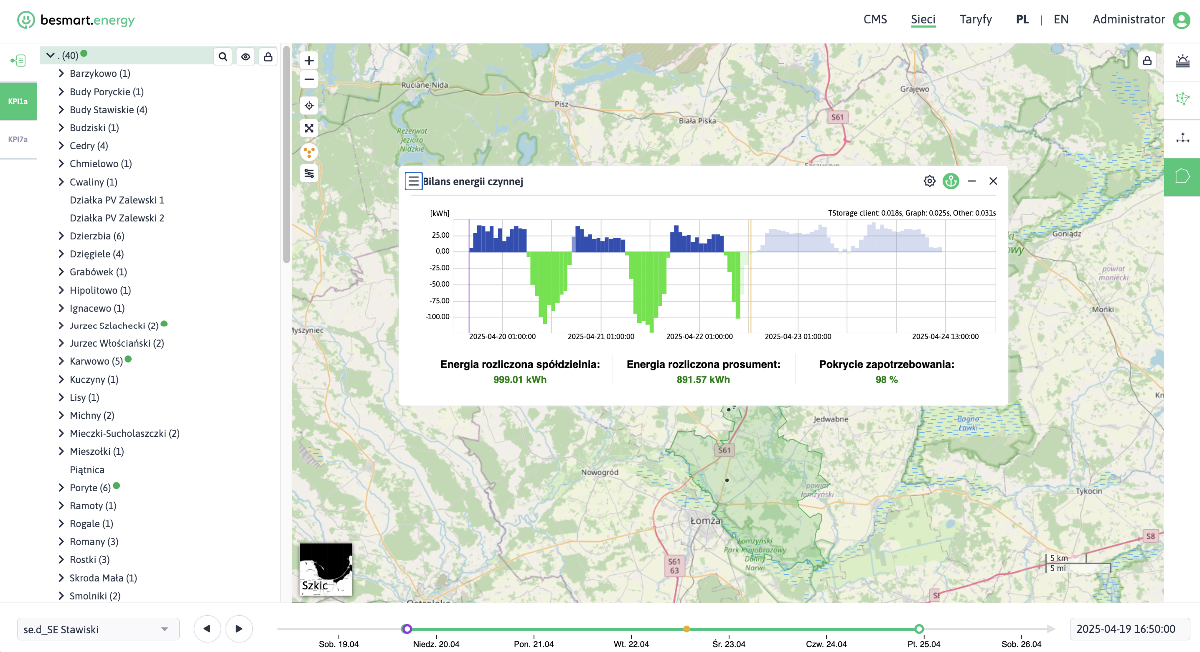

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów oraz wykresy bilansu energii elektrycznej

Bilanse energii wyznaczane są w czasie rzeczywistym w oparciu o dane pomiarowe pozyskiwane z wielu układów (punktów pomiarowych).

W przypadku braku pojedynczych danych są one estymowane do momentu ich pozyskania z układu. Estymacja danych bazuje na analizie historycznej przebiegów oraz na danych pogodowych. Dzięki temu jest ona obarczona minimalnym błędem.

Wiarygodny bilans energii stanowi podstawę dla rozliczeń członków społeczności energetycznej oraz rozliczeń ze sprzedawcą.

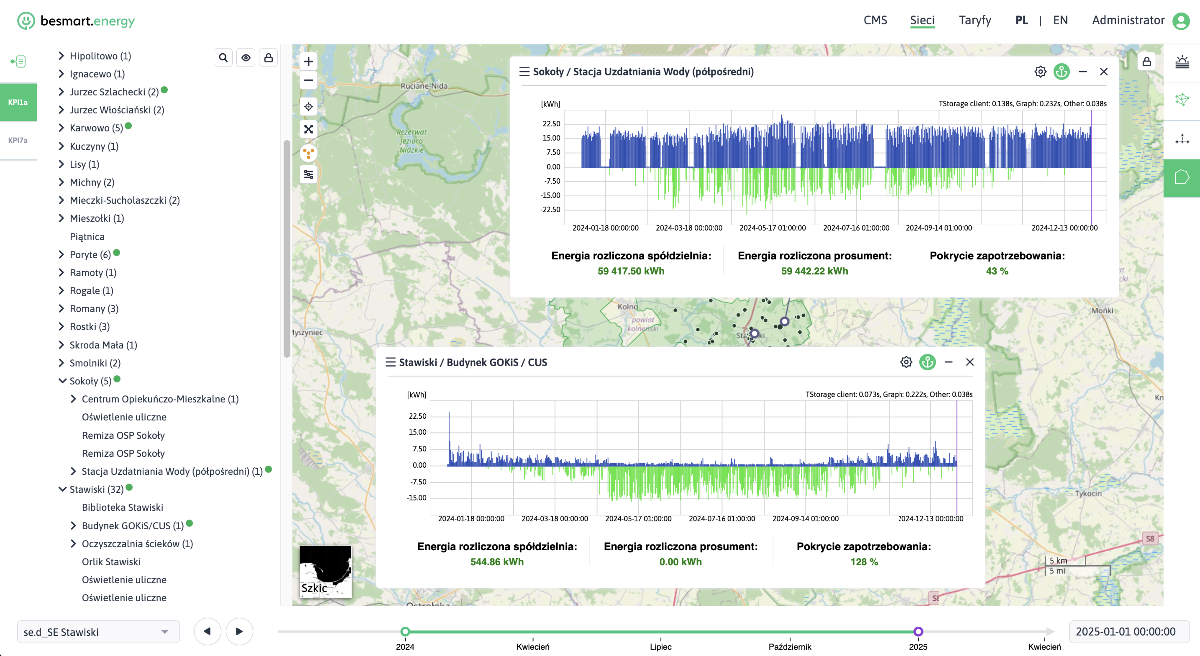

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów oraz wykresy bilansu energii elektrycznej

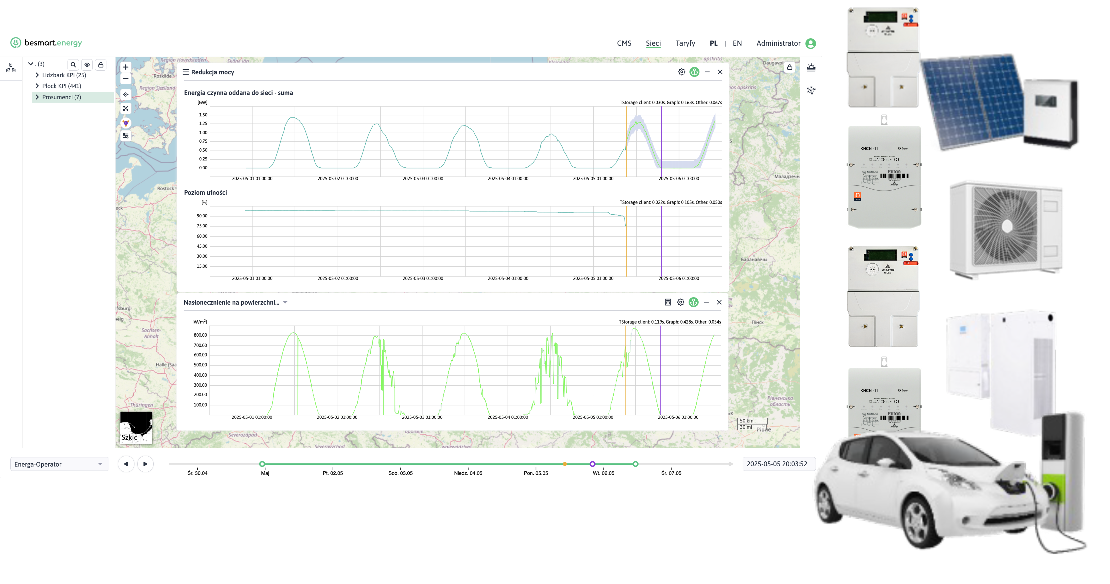

Zaawansowana predykcja bilansu i cen

Jedną z najważniejszych funkcji platformy jest wyznaczanie przyszłego godzinowego bilansu energii dla społeczności oraz jej elementów składowych.

Bilans wyznaczany jest dla kolejnych 72h i umożliwia określenie ilości brakującej energii (pobieranej z sieci) lub nadmiarowej energii (oddawanej do sieci).

Wiedza u zużyciu i nadmiarze energii w kolejnych godzinach umożliwia podejmowanie działań optymalizujacych wykorzystanie energii.

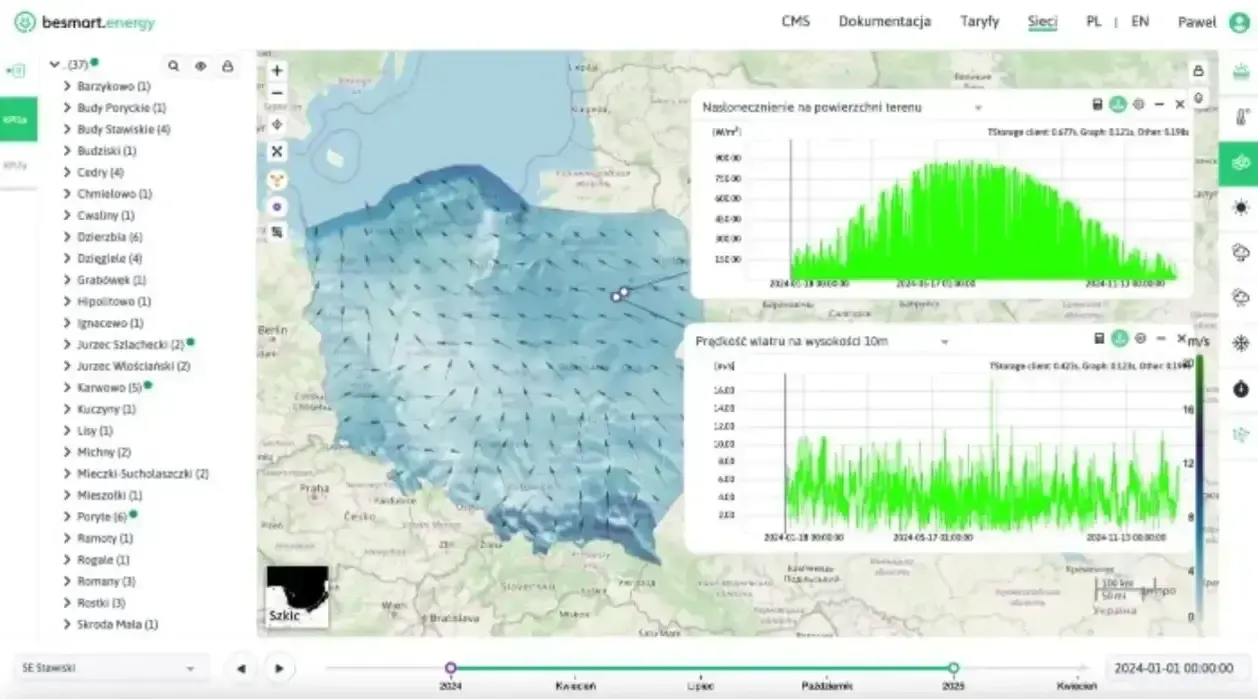

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów z nałożoną warstwą pogody, prezentującą kierunek wiatru oraz wykresy nasłonecznienia oraz prędkości wiatru

Predykcja bilansu bazuje na wbudowanym w platformę module cyfrowej prognozy pogody wysokiej rozdzielczości.

Moduł pozwala na predykcje kilkudziesięciu parametrów pogodowych na siatce 3 km na 3 km z rozdzielczością czasową 5 min na kolejne 72h. Obliczenia pogodowe prowadzone są dwa razy w ciągu doby.

Model pogodowy działa w oparciu o klaster obliczeniowy HPC składający się ze 144 procesorów i 3 węzłów obliczeniowych połączonych siecią InfiniBand.

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów z nałożoną warstwą pogody, prezentującą kierunek wiatru oraz wykresy nasłonecznienia oraz prędkości wiatru

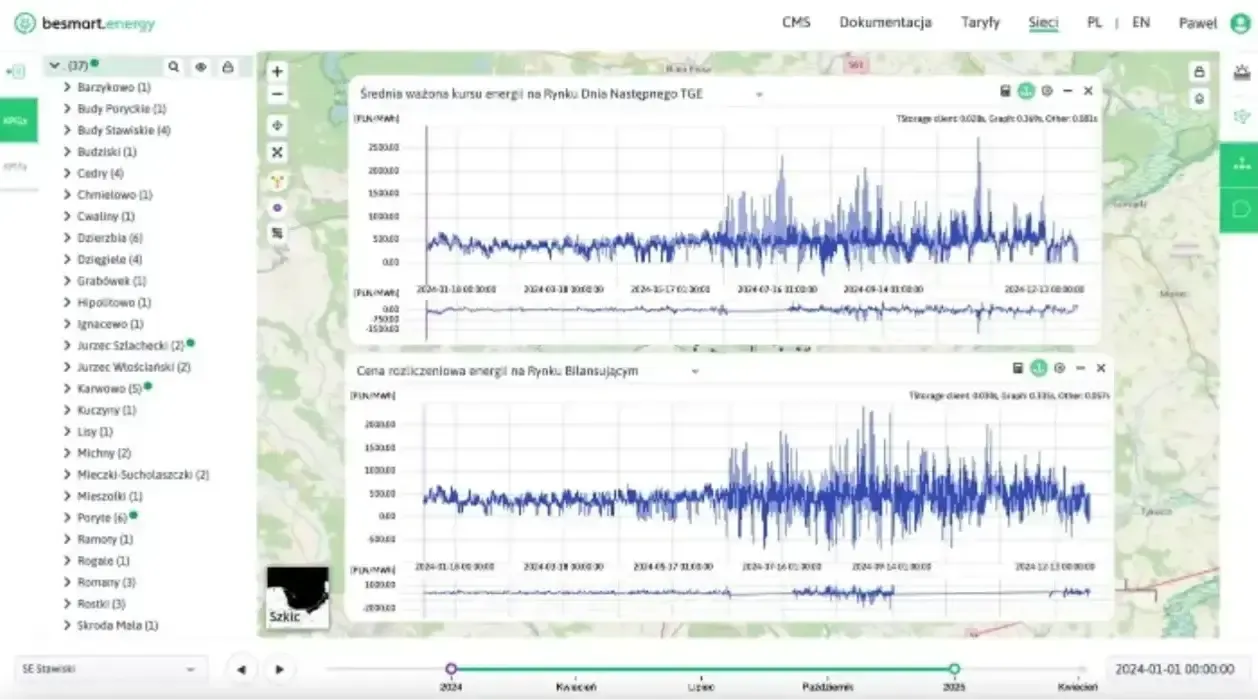

Funkcją platformy, która jest wymagana do zarządzania energią w klastrach energii i przedsiębiorstwach, jest predykcja cen energii na giełdzie oraz rynku bilansującym.

Wiedza o cenach energii pozwala na automatyzację zakupów energii i podejmowanie decyzji o wyokorzystaniu lokalnych źródeł sterowanych lub magazynów.

Moduł predykcji cen może mieć także zastosowanie dla użycia wchodzących na rynek taryf dynamicznych.

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów z nałożoną warstwą pogody, prezentującą kierunek wiatru oraz wykresy nasłonecznienia oraz prędkości wiatru

Rozliczanie społeczności energetycznej

Platforma pozwala na prowadzenie rozliczeń wewnętrznych i zewnętrznych społeczności energetycznej.

Rozliczenia są prowadzone w oparciu o dane przekazywane przez sprzedawcę lub na podstawie danych pobieranych z liczników. Rozliczenia wewnętrzne mogą być prowadzone w oparciu o różne modele.

Platforma obsługuje w sposób kompletny rozliczenia spółdzielni energetycznych zgodnie z Rozporządzeniem MKiŚ z 23 marca 2022 (Dz.U. 2022 poz. 703 z dn. 31.08.2022).

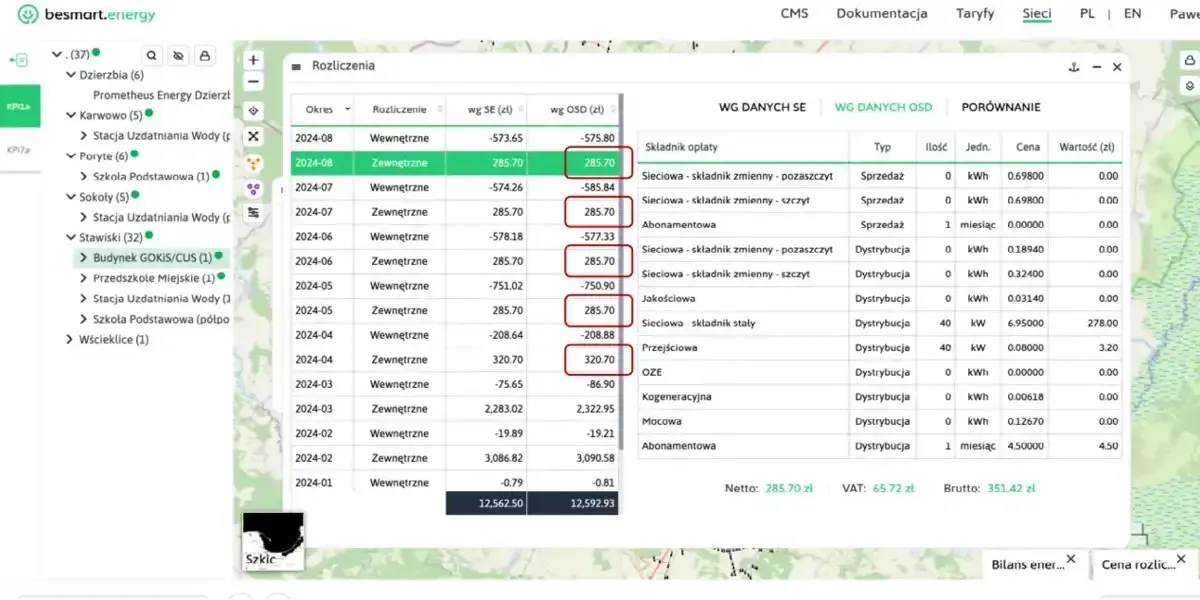

zrzut ekranu aplikacji besmart.energy - drzewo i mapa sensorów oraz tabela z rozliczeniem spółdzielni energetycznej

Skalowalna architektura

Platforma posiada skalowalna architekturę i może zostać rozszerzona o dowolne, wymagane funkcje rozliczeniowe, funkcje wizualizacji i sterowania. Istnieje możliwość integracji z systemami zewnętrznymi np. systemami produkcji zielonego wodoru.
logo GitHub
Więcej informacji na github pod adresem: https://github.com/atendeindustries/
